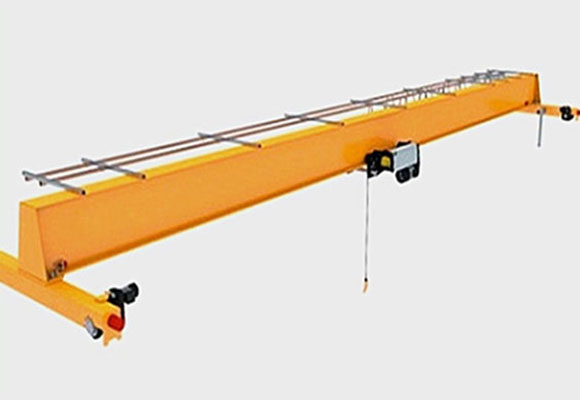

Rankiniu būdu valdomas viengubo svirties tilto kranas

SL modelio rankinis pavarų dėžės tilto kranas yra viengubo kėbulo rankinis tilto kranas, visi judesiai yra vairuojami rankomis, naudojami toje vietoje, kur nėra energijos šaltinio. Šis tilto kranas yra būdingas daugiau pagrįstų ...

Siųsti užklausą Pokalbis dabar

Informacija apie

Rankiniu būdu valdomas viengubo svirties tilto kranas

apibūdinimas

SL modelis rankinis pavaros tilto kranas yra viengubo kėbulo rankinis kėlimo kranas, visi judesiai yra vairuojami ranka, jis naudojamas toje vietoje, kur nėra energijos šaltinio.

Šis tilto kranas yra būdingas labiau pagrįstos konstrukcijos ir didesnio stiprumo plieno kaip visumos, pagrindinis spindulys yra pagamintas I-beam arba dėžutės rėmo plieno spindulių, o galiniai vežimėliai yra pagaminti C-segmento sija.

Šis tilto kranas naudojamas kartu su grandininiu keltuvu kaip komplektas.

Talpa nuo 1 tonos iki 10 tonų. Ilgis nuo 5 iki 14 m, darbinis laipsnis yra A1-A3. Darbinė temperatūra nuo -25 iki +42 laipsnių.

Šis tilto kranas draudžiamas naudoti degioje, sprogioje ir korozines aplinkoje.

Specifikacijos

Talpa	T	1
Span	m	5	9	12	14
Kėlimo aukštis	m	3-10
Važiuoklės važiavimo greitis	m / min	5.3
Krano važiavimo greitis	m / min	5.0
Bendras svoris	Kilogramas	650	850	1090	1310
Maks. Rato apkrova	KN	0,65	0,73	0,81	0,86
Pagrindinis matmuo (mm)	Span (m)	5	9	12	14
Geležinkelio viršus iki krano viršaus	H	520
Geležinkelio viršus į kablio centrą	H4	550	580	610	650
Krano bazinis atstumas	W	1200		1600
Krano plotis	B	1800 m		2200
Kablys kairėje ribojamas	S1	360	380	395	420
Kablys dešiniuoju apribojimu	S2	360	380	395	420

Talpa	T	2
Span	m	5	9	12	14
Kėlimo aukštis	m	3-10
Važiuoklės važiavimo greitis	m / min	5.9
Krano važiavimo greitis	m / min	5.0
Bendras svoris	Kilogramas	700	870	1320	1550 m
Maks. Rato apkrova	KN	1.13	1.19	1.29	1.40
Pagrindinis matmuo (mm)	Span (m)	5	9	12	14
Geležinkelio viršus iki krano viršaus	H	520
Geležinkelio viršus į kablio centrą	H4	720	750	790	870
Krano bazinis atstumas	W	1200		1600
Krano plotis	B	1800 m		2200
Kablys kairėje ribojamas	S1	400	415	440	490
Kablys dešiniuoju apribojimu	S2	400	415	440	490

Talpa	T	3
Span	m	5	9	12	14
Kėlimo aukštis	m	3-10
Važiuoklės važiavimo greitis	m / min	4.7
Krano važiavimo greitis	m / min	5.0
Bendras svoris	Kilogramas	810	1200	1460	1800 m
Maks. Rato apkrova	KN	1.61	1,79	1,87	1.97
Pagrindinis matmuo (mm)	Span (m)	5	9	12	14
Geležinkelio viršus iki krano viršaus	H	520
Geležinkelio viršus į kablio centrą	H4	900	940	980	1030
Krano bazinis atstumas	W	1200		1600
Krano plotis	B	1800 m		2200
Kablys kairėje ribojamas	S1	460	485	510	540
Kablys dešiniuoju apribojimu	S2	460	485	510	540

Talpa	T	5
Span	m	5	9	12	14
Kėlimo aukštis	m	3-10
Važiuoklės važiavimo greitis	m / min	4.7
Krano važiavimo greitis	m / min	5.0
Bendras svoris	Kilogramas	960	1360	1730 m	2210
Maks. Rato apkrova	KN	2.5	2.75	2.86	3.01
Pagrindinis matmuo (mm)	Span (m)	5	9	12	14
Geležinkelio viršus iki krano viršaus	H	600
Geležinkelio viršus į kablio centrą	H4	1210	1250	1300	1360
Krano bazinis atstumas	W	1200		1600
Krano plotis	B	1800 m		2200
Kablys kairėje ribojamas	S1	520	560	585	625
Kablys dešiniuoju apribojimu	S2	520	560	585	625

Talpa	T	10
Span	m	5	9	12	14
Kėlimo aukštis	m	3-10
Važiuoklės važiavimo greitis	m / min	4.2
Krano važiavimo greitis	m / min	5.0
Bendras svoris	Kilogramas	1420	1870 m	2250	2830
Maks. Rato apkrova	KN	4,89	5.29	5.44	5.65
Pagrindinis matmuo (mm)	Span (m)	5	9	12	14
Geležinkelio viršus iki krano viršaus	H	720
Geležinkelio viršus į kablio centrą	H4	1390	1440	1490	1550 m
Krano bazinis atstumas	W	1800 m
Krano plotis	B	2600
Kablys kairėje ribojamas	S1	555	585	615	650
Kablys dešiniuoju apribojimu	S2	555	585	615	650
