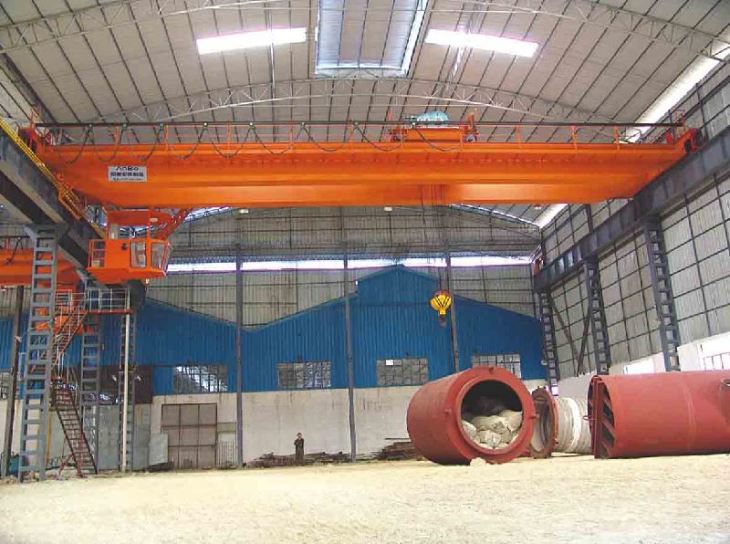

QD sandėlis tilto kranas 55 tonai

QD sandėlis tilto kranas 55 tonai

Taikymo sritis :

Antrasis kranas (tilto kranai / Eot kranas)

plačiai naudojamas augaluose, sandėliuose, medžiagų atsargose, siekiant pakelti prekes ar medžiagas.

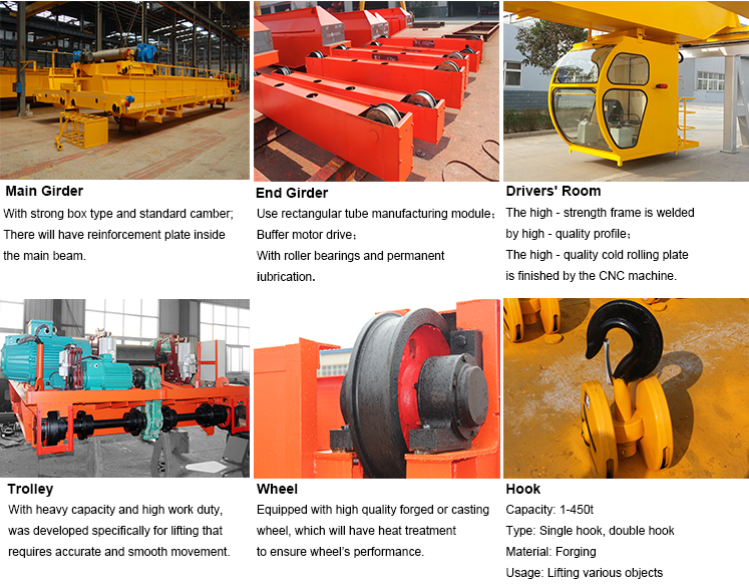

Draudžiama naudoti įrangą degioje, sprogioje ar sunaikinančioje aplinkoje. QD modelis Pakabinamas tilto kranas daugiausia susideda iš tilto, vežimėlio judėjimo mechanizmo, krabų ir elektros prietaisų,

ir yra padalintas į 2 darbo klases A5 ir A6 pagal naudojimo dažnumą.

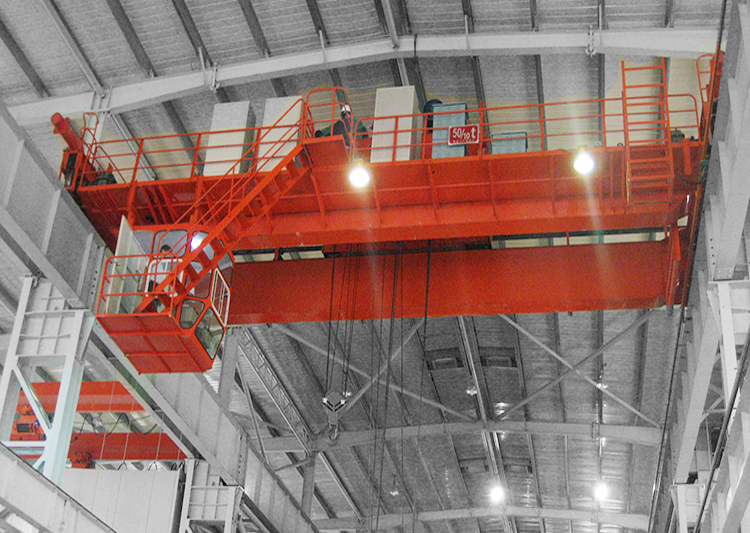

Šis krano veikimas yra užbaigtas vairuotojo kameroje.

Pastaba: HO ≤ 250 nurodo padidintą aukštį vežimėlio buferiu.

Variklis:

"Hoist Motor" yra kūgio tipo rotorinis variklis su stabdžiu, jį gamina speciali Nanjing variklių gamykla, yra geriausio tipo variklių, turi didesnį sukimo momentą, todėl gali būti pritaikyta judėti dažnai, didžiausias sukimo momentas yra 2,4-3 kartus nei nominalus sukimo momentas.

Pavarų dėžė:

"Hoist" pavarų dėžė turi specialiai apdorotus įrankius, užtikrinančius aukštą atsparumą dilimui. Kiekvienas pavarų dėžės velenas montuojamas ant rutulinių arba ritininių guolių, kad būtų užtikrintas sklandus, mažo trinties veikimas.

Laidų virvė:

Kėlimo lynai atitinka eksportuojančius standartus. Pagrindinė virvė, paimta iš būgno, neslidžia į šoną, kai ji yra laisva. Saugos koeficientas, priklausantis nuo nominalaus virvių atsparumo, yra šeši.

Virvės būgnas:

Sraigtinis būgnas, viengubo ilgio viengubo ilgio vientiso vamzdžio vamzdis, skirtas tinkamai pritvirtinti virvę, kad būtų sumažintas šveitimo susidėvėjimas. Būgno velenas sprendžiamas ant rutulinių guolių, kad būtų užtikrintas sklandus važiavimas.

Elektriniai aparatai

valdymo sistema:

CD1 ir MD1 modeliai susideda iš kontaktoriaus dėžutės, valdymo jungiklio, išjungimo ribotuvo, valdymo įtampos valdymo jungiklis yra 380V, 36V arba 24V (saugos įtampa).

Rope Guide:

"Rope Guide" yra iš dviejų pusių, todėl lengvai pasiekiama. Jis visiškai apsupa būgną, kad virvė negalėtų atsikabinti net tada, kai kėlimo mechanizmas yra iškraunamas. Mūsų kompanijos lyno guidos yra sutankintos ir išsiplėtusios, todėl jų nėra lengva sugadinti.

Kablys:

Kabliuko blokas prieš sumontavimą išbandomas iki 150% visos apkrovos. Lyno skustuvai yra visiškai apsaugoti apsauginiu plieniniu liejimu. Visos juostos sukasi rutuliniame guolyje, kuomet skriemulys sutirštės ir išsiplės, negu įprastas skutiklis.
