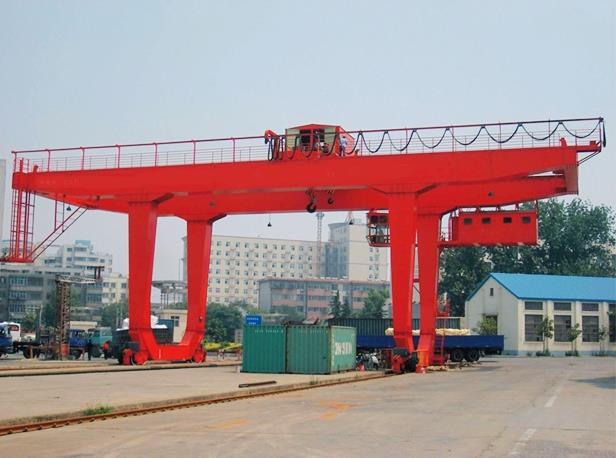

U Tipas Naujas dizainas Kilnojamoji 80 tonų geležinkelio bagažinė kranas

U Tipas Naujas dizainas Kilnojamas 80 tonų geležinkelio bokštinis kranas

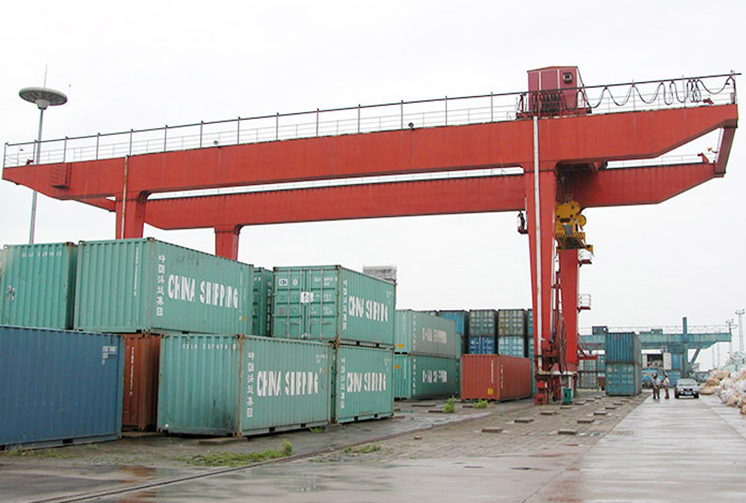

U tipo golfo montuojamas keltuvo kranas 10-50T yra specialiai suprojektuotas intensyviam konteinerių krautuvui dėl jo automatizavimo ir mažesnio poreikio bei aprūpintas skirtingomis pakabos dalimis. Kranas sujungia didžiausią patikimumą ir saugumą, užtikrinantis efektyvų eksploataciją, ilgalaikį eksploatavimą ir mažas techninės priežiūros sąnaudas, todėl mažiausios bendros nuosavybės sąnaudos.

Produkto struktūra tau!

1. Pastovio krano pagrindinė sija

2. Golbotės kranas

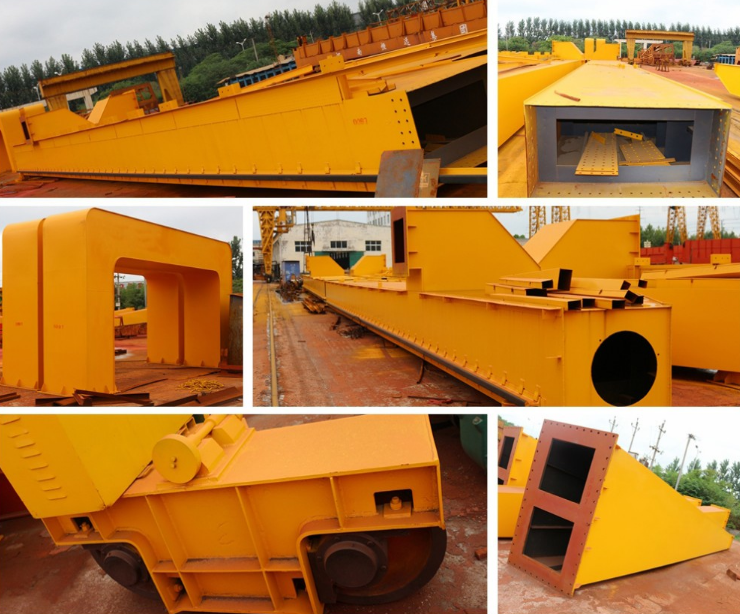

Būti suvirintas iš plieno plokščių su korių skylutėmis, prijungtas aukšto stiprumo tikslumo varžtais. Yra vežimėliu slankioji bagažinė, kad viršutinė svirtis būtų pritvirtinta prie atramos aukšto įtempimo tikslaus varžto. a. Sudėtyje yra standaus atramos ir lankstus atraminis stovas, visi jungiamieji taškai yra sujungti didelio įtempimo varžtais

b. Kopėčios operatorius naudoja įlipti į kabinos arba atvykti į gervę

c. Kai spindulys> 30 m, reikia lanksčios kojos, kad būtų sumažinta šoninė vežimėlio trauka į bėgį, kai sija pakelia medžiagas.

3. Pastovio krano keliavimo mechanizmas

4. Vežimėlis su keltuvo kranu

a. Susideda iš pavarų dėžės ir pasyviojo rato dėžės

b. Vairuotojo pavarų dėžė tiekia galia krano keliavimui atlikti. Kuo skirtumas tarp važiuoklės pavarų dėžės ir pasyviosios ratų dėžės skiriasi tuo, kad pasyvioje ratų dėžėje trūksta transmisijos struktūros, tokios kaip dynamo, reduktorius ir perjungtos pavaros pora.

Vežimėlis sumontuotas su varikliu, reduktoriaus stabdžiu, vežimėliu, būgno kabliu, skriemuliu, lietaus dangteliu ir kitomis detalėmis. Tai apima kėlimo mechanizmą ir kryžminį kelio mechanizmą. Vežimėlis griežtai suprojektuotas pagal pritaikymą ir darbo aplinką.

5. Pastovio krano kabina

6. Pastovio krano elektrinė sistema

a. Stiklo langas gali padaryti operatoriui žiūrėti visą darbinę būklę ir įrengti priekinėje ir abiejų kabinos pusėse

b. Kaip nepriklausomos spintelės grupė, užfiksuota kabinos išorėje, yra sujungta su valdymo kabeliu ir susiejimo stotimi, kuri yra įrengta kabinos. a. Kėlimo variklis, ilgai važiuojantis variklis ir hidraulinis variklis yra įtraukti. Visa elektros sistema valdoma PLC (programuojamas loginis valdiklis).

b. Du veikimo režimai: kabina ir nuotolinis valdymas.

c. Elektriniai komponentai yra "Electric" dalių, pvz., "Siemens", "Schneider" ir kt. Arba kaip jūsų reikalavimas.

7. Stovyklos platforma

8. Pranešimas "Plesase":

Platforma yra sumontuota taip, kad būtų išlaikytas kranas, taip pat pridedama apsauginė apsauga, apsauganti personalo saugumą Vežimėlio vielinius virves reikia reguliariai tikrinti ir keisti laiku, jei yra 10% skaldytų laidų, atlaisvinkite laidus ir nusidėvėję.
