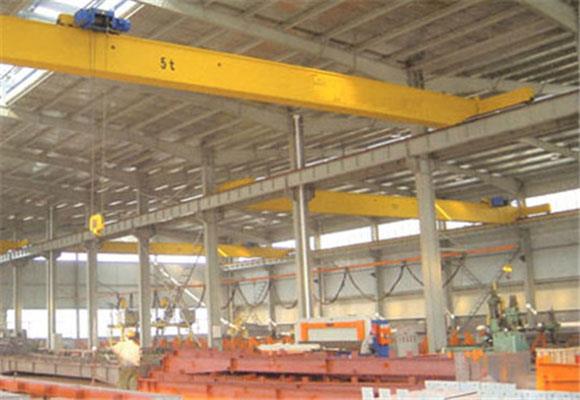

Vieno cilindro tilto kranas su mažo svorio
"Low Bridge" viengubo svirties tilto kranas pagamintas iš plieninės plokštės ir I-plieno, galinės sijos, elektrinio keltuvo ir keltuvo mechanizmo. Elektrinis keltuvas eina palei I-plieno sijos apatinį flanšą, kad įvykdytų ...
Vieno cilindro tilto kranas su mažo svorio
apibūdinimas
"Low Bridge" viengubo svirties tilto kranas pagamintas iš plieninės plokštės ir I-plieno, galinės sijos, elektrinio keltuvo ir keltuvo mechanizmo. Elektrinis keltuvas eina palei I-plieno šerdeso apatinį flanšą, kad būtų atlikta gaminio kelti. Jis turi lengvą struktūrą, lengvą montavimą ir techninę priežiūrą, taip pat plačiai naudojamas įvairioms kėlimo vietoms, pavyzdžiui, gamykloms, sandėliams ir materialinėms kiemelėms. Draudžiama naudoti aplinkoje degios, sprogios ir ėsdinančios terpės.
"Low Headroom" viengubo svirties tilto kranas skirtas nedidelio aukščio dirbtuvėms. Skirtumas tarp jų yra elektrinio keltuvo veikimo būdas. Vieno svirties tilto krano "Low-Headroom" viengubo svirties krano elektrinis keltuvas važiuojamas prie apatinės flanšo sijos plokštės, o vienos svirties tilto krano elektra veikia vienoje sijos pusėje, todėl padidėja kablio darbo vieta ir sumažėja dirbtuvės aukštis. kaina.
Jei jūsų dirbtuvė yra siaura arba nepakankamai aukšta, pasirinkite tokį kraną!
Specifikacija
Talpa | T | 3 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Kėlimo aukštis | m | 6, 9, 12, | ||||||
Kėlimo greitis | m / min | 8 arba 8 / 0,8 | ||||||
Keltuvo važiavimo greitis | m / min | 20, 30 | ||||||
Krano važiavimo greitis | m / min | 20 | 30 | |||||
Bendras svoris | kilogramas | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Maks. Rato apkrova | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32,93 | |
Rekomenduojamas geležinkelis | Modelis | 24kg / m | ||||||
Bendra variklio galia | kw | 4.9 | ||||||
Pagrindinis matmuo (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Geležinkelio viršus iki krano viršaus | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Geležinkelio viršus į kablio centrą | H4 | -130 | -65 | -15 | 35 | 105 | ||
Krano bazinis atstumas | W | 2500 | 3000 | 3500 | ||||
Krano plotis | B | 3000 | 3500 | 4000 | ||||
Kablys kairėje ribojamas | S1 | 1413 | ||||||
Kablys dešiniuoju apribojimu | S2 | 1496 | ||||||
Talpa | T | 5 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Kėlimo aukštis | m | 6, 9, 12, | ||||||
Kėlimo greitis | m / min | 8 arba 8 / 0,8 | ||||||
Keltuvo važiavimo greitis | m / min | 20, 30 | ||||||
Krano važiavimo greitis | m / min | 20 | 30 | |||||
Bendras svoris | kilogramas | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Maks. Rato apkrova | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Rekomenduojamas geležinkelis | Modelis | 24kg / m | ||||||
Bendra variklio galia | kw | 8.3 | ||||||
Pagrindinis matmuo (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Geležinkelio viršus iki krano viršaus | H | 1170 | 1255 | 1280 m | 1360 | 1410 | ||
Geležinkelio viršus į kablio centrą | H4 | -175 | -90 | -65 | 15 | 65 | ||
Krano bazinis atstumas | W | 2500 | 3000 | 3500 | ||||
Krano plotis | B | 3000 | 3500 | 4000 | ||||
Kablys kairėje ribojamas | S1 | 1405 | ||||||
Kablys dešiniuoju apribojimu | S2 | 1496 | ||||||
Talpa | T | 10 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Kėlimo aukštis | m | 6, 9, 12, | ||||||
Kėlimo greitis | m / min | 8 arba 8 / 0,8 | ||||||
Keltuvo važiavimo greitis | m / min | 20, 30 | ||||||
Krano važiavimo greitis | m / min | 20 | 30 | |||||
Bendras svoris | kilogramas | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Maks. Rato apkrova | KN | 49,78 | 57.88 | 62.64 | 66.83 | 68,83 | 73.2 | |
Rekomenduojamas geležinkelis | Modelis | 24kg / m | ||||||
Bendra variklio galia | kw | 13.8 | ||||||
Pagrindinis matmuo (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Geležinkelio viršus iki krano viršaus | H | 1075 | 1195 | 1305 | 1385 m | 1475 m | ||
Geležinkelio viršus į kablio centrą | H4 | -175 | -90 | -65 | 15 | 65 | ||
Krano bazinis atstumas | W | 2500 | 3000 | 3500 | ||||
Krano plotis | B | 3000 | 3500 | 4000 | ||||
Kablys kairėje ribojamas | S1 | 1840 m | ||||||
Kablys dešiniuoju apribojimu | S2 | 1840 m | ||||||
