Talpa iki 16 tonų viengubo sietuvo viršutinio krano - Naujienos

Talpa iki 16 tonų viengubo svirdinimo krano

- May 03, 2018 -

Pagrindinė informacija

Pavadinimas: talpa iki 16 tonų viengubo sietuvo krano

Modelis Nr .: LD

Kėlimo aukštis: iki 20 m

Darbo grupė: A3-A5

Kontrolės metodas: žibintas / bevielis

Naudojimas: Statybinis naudojimas, dirbtuvių naudojimas, mineralinių plotų naudojimas

Sling tipo: vielinė virvė

Maitinimo šaltinis: elektra

Judėjimo tipas: ratas

Montavimas: sumontuotas

Bokšto krano tipas: viršutinė kelio kranas

Transporto paketas: medinis dėžutė

Specifikacija: talpa: 2-10 T, spinduliuotė: 5-30M

Kilmė: Henanas, Kinija

Prekės aprašymas

1 dalis. Aprašymas

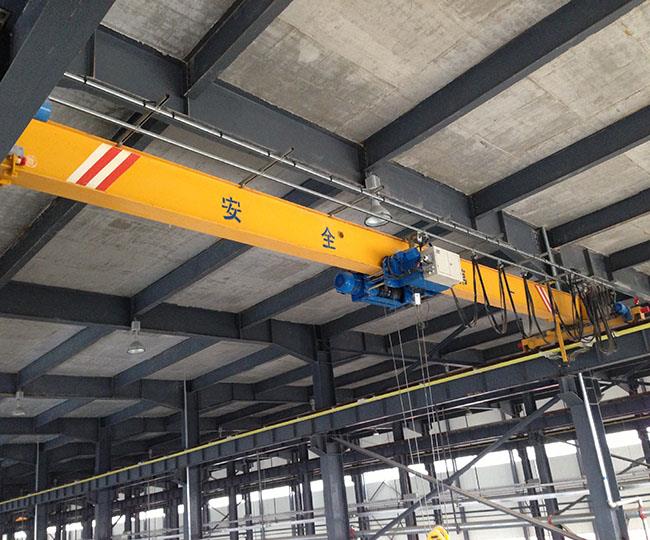

LD tipo viengubo tipo kranai paprastai susideda iš vienos sijos konstrukcijos. Jie gali būti pagaminti iš plieninių sijų arba daugiau standaus suvirinimo dėžės svirties tipo. Keliamoji galia mažesnė nei 20 T yra tipiškesni kranai. LD viengubos sijos kranai plačiai naudojami mūsų pramonėje. Ji taikoma plieno gamykloje, hidroenergijos gamykloje, sandėlyje, dirbtuvėje, gamybos linijoje, techninės priežiūros parduotuvėje, medžiagų transporte, įrangos surinkimo parduotuvėje ir pan. Mes turime išsamią standartinę įrangą ir platų priedų asortimentą, kad atitiktų individualius reikalavimus.

2 dalis. Išsami konfigūracija.

1 - kėlimo mechanizmas
- Monorail lynų keltuvas arba grandininis keltuvas kaip pasirinkimas: - pakėlimo greitis: vienkartinis arba dvigubas, kaip reikalaujama
- Vežimėlio greitis: vienvietis arba dvigubas arba žingsnis mažesnis, kaip reikalaujama
- Aukštos kokybės ir ekonomiškiausios kainos

2-galiniai vežimėliai
- kietasis suvirintas dėžutė tipo galinis vežimas
- modulinis dizainas
-kone voverės narvelio variklis arba "soft start motor" kaip alternatyva
- važiavimo greitis: vienvietis arba dvigubas arba žingsnis mažesnis, kaip reikalaujama

3-osios pagrindinės sijos
- Tvirta suvirinta dėžė Siūlo arba tvirtas tuščiavidurio plieno segmentas
- modulinis dizainas
- pagamintas iš plieno Q235 arba Q345
- suprojektuotas skerspjūvis ≤1 / 750

4-kontrolė
- nepriklausoma nuožulnoji kontrolė važiuoja kartu su C-taku
- ar belaidžio valdymo galimybė
ar pasirinkimas salono valdymas

5-elektrinė dalis
-Kontrolės maitinimo šaltinis (pasirinktinai)
Valdymo skydai yra IP54 arba IP44, priklauso nuo darbo aplinkos.
- Komponentai įrengiami palaikymo požiūriu, o visas išdėstymas užtikrina gerą apsaugą
-Festono kabeliai yra pakabinami ant kabelių balnelių, pritvirtinti prie kabelių vežimėlių, važiuojantys cinkuoto C-taku.
- Didžiausia elektros dalis "Schneider" arba "Siemens"

6-Paveikslas
- apsauga nuo korozijos, naudojant rūdžių šalinimą mechaniniu smūgiuojant SA 2.5
-Pirmasis epoksidinės dangos storis 30 mikronų
-Kitas epoksidinės dangos sluoksnis 30 mikronų
- Trijų sluoksnių dangos iš poliuretano 40 mikronų
- Vidutinis storis: apie 100 mikronų
-Color: geltonos arba oranžinės pagal reikalavimus

7 saugi apsauga
-Atvarinis išjungiklis
- apsaugoti perkrovą
- apsauga nuo saulės
- važiavimas keliais ir ilga kelionių apsauga
- kelio apsauga
- Variklio apsauga nuo viršslėgio

3 dalis: eskizas ir techniniai duomenys

Talpa (t)	span (m)	bendras svoris (G)	didžiausia rato apkrova (kN)	min rato apkrova (kN)	H1	H2	H3	W	B	C1	C2
1	7.5	1,67	8.9	3.9	490	910	550	2000 m	2500	796	1274
	8	1,72	9.1	4.0
	8.5	1.77	9.2	4.1
	9	1,81	9.4	4.3
	9.5	1,86	9.5	4.4
	10	1,91	9.7	4.5
	10.5	1.96	9.8	4.6
	11	1.95	9.8	4.6
	11.5	2.00	10.0	4.7
	12	2.05	10.1	4.8
	12.5	2.09	10.2	4.9
	13	2.14	10.4	5.0
	13.5	2.19	10.5	5.2
	14	2.24	10.6	5.3
	14.5	2.43	11.1	5.8		955	595	2500	3000
	15	2.48	11.3	5.9
	15.5	2.53	11.4	6.0
	16	2.58	11.5	6.1
	16.5	2.63	11.7	6.3
	17	2.66	11.7	6.3
	17.5	2.85	12.2	6.8	530	970	650
	18	2.90	12.4	6.9
	18.5	2.96	12.5	7.1
	19	3.01	12.7	7.2
	19.5	3.02	12.7	7.2
	20	3.20	13.1	7.7	580		700	3000	3500
	20.5	3.26	13.3	7.8
	21	3.32	13.4	8.0
	21.5	3.37	13.6	8.1
	22	3.43	13.7	8.2
	22.5	3.49	13.9	8.4
	23	4.07	15.3	9.8	660	990	800	3500	4000
	23.5	4.13	15.5	10.0
	24	4.20	15.7	10.2
	24.5	4.26	15.8	10.3
	25	4.32	16,0	10.5
	25.5	4.39	16.2	10.6
	26	5.35	18.6	13,0	745	1010	900	4000	4500
	26.5	5.43	18.8	13.2
	27	5.52	19,0	13.5
	27.5	5.60	19.2	13.7
	28	5.68	19.4	13.9
	28.5	5,76	19.6	14.1
Talpa (t)	span (m)	bendras svoris (G)	didžiausia rato apkrova (kN)	min rato apkrova (kN)	H1	H2	H3	W	B	C1	C2
2	7.5	1,79	13.8	4.1	490	1080	550	2000 m	2500	871	1274
	8	1.84	14,0	4.2
	8.5	1,88	14.1	4.3
	9	1,93	14.3	4.4
	9.5	1,98	14.5	4.5
	10	2.03	14.7	4.6
	10.5	2.07	14.8	4.7
	11	2.12	15,0	4.8
	11.5	2.25	15.4	5.1		1125	595
	12	2.30	15.5	5.3
	12.5	2.35	15.7	5.4
	13	2.40	15.8	5.5
	13.5	2.45	16,0	5.6
	14	2.50	16.1	5.8
	14.5	2.62	16.5	6.1	580	1140	700	2500	3000
	15	2.68	16.6	6.2
	15.5	2.74	16.8	6.3
	16	2.79	17,0	6.5
	16.5	2.85	17.1	6.6
	17	2.91	17.3	6.8
	17.5	3.23	18.1	7.6	660	1160	800
	18	3.30	18.3	7.7
	18.5	3.36	18.5	7.9
	19	3.42	18.6	8.0
	19.5	3.49	18.8	8.2
	20	4.09	20.3	9.7	785	1135	900	3000	3500
	20.5	4.17	20.5	9.9
	21	4.24	20.7	10.1
	21.5	4.32	20.9	10.3
	22	4.40	21.1	10.5
	22.5	4.47	21.3	10.7
	23	5.31	23.4	12.7	820	1200	1000	3500	4000
	23.5	5.40	23.7	13,0
	24	5.49	23.9	13.2
	24.5	5.57	24.1	13.4
	25	5.66	24.3	13.6
	25.5	5.75	24.6	13.8
	26	6.40	26.2	15.5	875	1250	1100	4000	4500
	26.5	6,50	26.5	15.7
	27	6.60	26.7	16,0
	27.5	6.69	27,0	16.2
	28	6.79	27.2	16.4
	28.5	6.89	27.5	16.7
Talpa (t)	span (m)	bendras svoris (G)	didžiausia rato apkrova (kN)	min rato apkrova (kN)	H1	H2	H3	W	B	C1	C2
3	7.5	1,93	18.9	4.2	530	1255	650	2000 m	2500	818,5	1291
	8	1,98	19.1	4.3
	8.5	2.03	19.4	4.4
	9	2.09	19.6	4.5
	9.5	2.14	19.8	4.7
	10	2.20	20,0	4.8
	10.5	2.25	20.2	4.9
	11	2.31	20.4	5.0
	11.5	2.41	20.7	5.3	580		700
	12	2.47	20.9	5.4
	12.5	2.53	21.1	5.6
	13	2.59	21.3	5.7
	13.5	2.64	21.5	5.9
	14	2.70	21.7	6.0
	14.5	3.02	22.5	6.8	660	1275	800	2500	3000
	15	3.08	22.7	6.9
	15.5	3.14	22.9	7.1
	16	3.21	23.1	7.2
	16.5	3.27	23.2	7.4
	17	3.34	23.4	7.6
	17.5	3.84	24.7	8.8	745	1290	900
	18	3.91	24.9	9.0
	18.5	3,99	25.1	9.2
	19	4.06	25.3	9.4
	19.5	4.14	25.5	9.6
	20	4.92	27.5	11.5	820	1315	1100	3000	3500
	20.5	5.01	27.7	11.7
	21	5.09	28,0	11.9
	21.5	5.18	28.2	12.2
	22	5.27	28.4	12.4
	22.5	5.36	28.7	12.6
	23	5.71	29.6	13.5	875	1360		3500	4000
	23.5	5.80	29.8	13.7
	24	5.89	30,0	13.9
	24.5	5,99	30.3	14.2
	25	6.08	30.5	14.4
	25.5	6.17	30.8	14.6
	26	7.97	35.3	19.1	925	1660	1200	4000	4500
	26.5	8.09	35.6	19.4
	27	8.22	35,9	19.7
	27.5	8.34	36.2	20,0
	28	8.46	36.6	20.3
	28.5	8,59	36.9	20.7
Talpa (t)	span (m)	bendras svoris (G)	didžiausia rato apkrova (kN)	min rato apkrova (kN)	H1	H2	H3	W	B	C1	C2
5	7.5	2.20	28.7	4.6	580	1460	720	2000 m	2500	841,5	1310
	8	2.27	29,0	4.7
	8.5	2.33	29.3	4.9
	9	2.40	29.7	5.0
	9.5	2.46	30,0	5.2
	10	2.53	30.2	5.3
	10.5	2.59	30.5	5.5
	11	2.66	30.8	5.6
	11.5	2.91	31.5	6.3	660		800
	12	2,98	31.8	6.4
	12.5	3.05	32,0	6.6
	13	3.12	32.3	6.8
	13.5	3.20	32.5	6.9
	14	3.27	32.8	7.1
	14.5	3.52	33.5	7.7	745	1540 m	900	2500	3000
	15	3.60	33.7	7.9
	15.5	3,68	33,9	8.1
	16	3,75	34.2	8.3
	16.5	3.83	34.4	8.5
	17	3.90	34.6	8.7
	17.5	4.41	35,9	9.9	820	1500	1000
	18	4.50	36.2	10.2
	18.5	4.59	36.5	10.4
	19	4.68	36.7	10.6
	19.5	4.76	37,0	10.8
	20	5.23	38.2	12,0	875	1545 m	1100	3000	3500
	20.5	5.33	38.4	12.2
	21	5.42	38.7	12.4
	21.5	5.51	38,9	12.7
	22	5.60	39.2	12.9
	22.5	5.70	39.5	13.1
	23	7.08	42,9	16.6	925	1595 m	1200	3500	4000
	23.5	7.20	43.2	16.9
	24	7.32	43.6	17.2
	24.5	7.43	43.9	17.4
	25	7.55	44.2	17.7
	25.5	7,67	44,5	18,0
	26	9.01	47,9	21.4	1015	1670	1300	4000	4500
	26.5	9,16	48.3	21.7
	27	9.30	48.6	22.1
	27.5	9.44	49.0	22.5
	28	9.58	49.4	22.8
	28.5	9,72	49.7	23.2
Talpa (t)	span (m)	bendras svoris (G)	didžiausia rato apkrova (kN)	min rato apkrova (kN)	H1	H2	H3	W	B	C1	C2
10	7.5	3.26	51.3	6.1	720	1850 m	900	2000 m	2500	1293	1893 m
	8	3.34	52.1	6.3
	8.5	3.43	52,9	6.5
	9	3.51	53.5	6.6
	9.5	3.59	54.2	6.8
	10	3,67	54.8	7,0
	10.5	3,76	55.3	7.2
	11	3.84	55.8	7.3
	11.5	4.05	56,6	7.9	820	1850 m	1000
	12	4.14	57.1	8.1
	12.5	4.22	57.6	8.3
	13	4.31	58,0	8.5
	13.5	4.40	58.4	8.7
	14	4.49	58.8	8.9
	14.5	4,80	59.8	9.6	875	1900 m	1100	2500	3000
	15	4,89	60.2	9.8
	15.5	4,98	60.6	10.1
	16	5.07	60,9	10.3
	16.5	5.17	61.3	10.5
	17	5.26	61.7	10.7
	17.5	5.53	62.5	11.4		1940 m	1140
	18	5.63	62.8	11.6
	18.5	5.73	63.2	11.9
	19	5.83	63.5	12.1
	19.5	5.92	63,9	12.3
	20	6.89	66.4	14.8	925	2000 m	1250	3000	3500
	20.5	7.01	66.8	15,0
	21	7.12	67.1	15.3
	21.5	7.24	67.5	15.6
	22	7.36	67,9	15.9
	22.5	7.48	68.2	16.2
	23	8.96	72	19.9	1100	1920 m	1350 m	3500	4000
	23.5	9.11	72.5	20.3
	24	9.26	72,9	20.6
	24.5	9.41	73.3	21,0
	25	9,56	73.8	21.4
	25.5	9,71	74.2	21.7
	26	13.09	82.7	30.2	1200		1450 m	4000	4700
	26.5	13.29	83.3	30.7
	27	13.48	83.8	31.2
	27.5	13,67	84.3	31.6
	28	13.86	84.8	32.1
	28.5	14.05	85.4	32.6
Talpa (t)	span (m)	bendras svoris (G)	didžiausia rato apkrova (kN)	min rato apkrova (kN)	H1	H2	H3	W	B	C1	C2
16	7.5	3.64	77,2	7,0	820	2480	1000	2000 m	2500	1293	1893 m
	8	3.74	78.3	7.2
	8.5	3.84	79.4	7.4
	9	3.94	80.4	7.6
	9.5	4.04	81.3	7.9
	10	4.14	82.1	8.1
	10.5	4.24	82,9	8.3
	11	4.34	83,6	8.5
	11.5	4.55	84.6	9.0	875	2525	1100
	12	4,66	85.2	9.3
	12.5	4.76	85,9	9.5
	13	4.87	86,5	9.8
	13.5	4.97	87.1	10.0
	14	5.08	87,6	10.3
	14.5	5.93	90,0	12.4	975		1200	2500	3000
	15	6.06	90.6	12.7
	15.5	6.18	91.1	13,0
	16	6.31	91.7	13.3
	16.5	6.43	92.2	13.6
	17	6.56	92.7	13.9
	17.5	7.19	94,5	15.5	1075		1300
	18	7.33	95,0	15.8
	18.5	7.47	95,5	16.1
	19	7.61	96,0	16.5
	19.5	7,75	96,5	16.8
	20	8,56	98.7	18.9	1130	2570	1400	3000	3500
	20.5	8.72	99,2	19.2
	21	8.87	99.7	19.6
	21.5	9.03	100.2	20,0
	22	9.18	100.8	20.4
	22.5	9.34	101.3	20.8
	23	12.41	109,0	28.4	1280 m		1550 m	3500	4000
	23.5	12.61	109.6	28.9
	24	12.81	110.2	29.4
	24.5	13.02	110.9	30,0
	25	13.22	111.5	30.5
	25.5	13.43	112,0	31,0
	26	14.34	114.4	33.2	1300	2600	1600	4000	4700
	26.5	14.55	115,0	33.8
	27	14.77	115.6	34.3
	27.5	14,98	116.3	34.8
	28	15.20	116.9	35.4
	28.5	15.42	117.5	35,9
Talpa (t)	span (m)	bendras svoris (G)	didžiausia rato apkrova (kN)	min rato apkrova (kN)	H1	H2	H3	W	B	C1	C2
20	7.5	5.45	97,9	10.2	900	2450	1050	2000 m	2700	1394	1933 m
	8	5.58	99,5	10.5
	8.5	5.70	101,0	10.7
	9	5.83	102.3	11,0
	9.5	5.96	103.5	11.3
	10	6.09	104.6	11.6
	10.5	6.22	105.7	11.8
	11	6.35	106.6	12.1
	11.5	6,99	108.8	13.7	970	2480	1150
	12	7.15	109.8	14,0
	12.5	7.30	110.7	14.4
	13	7.45	111.5	14.7
	13.5	7.60	112.3	15.1
	14	7,76	113.1	15.5
	14.5	8.67	115.8	17.7	1050	2530	1280 m	2500	3200
	15	8.85	116.6	18.1
	15.5	9.02	117.3	18.6
	16	9.20	118.1	19,0
	16.5	9,37	118.8	19.4
	17	9,55	119.5	19.8
	17.5	10.50	122.2	22.2	1130	2560	1390
	18	10.70	122,9	22.7
	18.5	10.89	123.6	23.1
	19	11.09	124.3	23.6
	19.5	11.28	125,0	24.1
	20	12.02	127,0	25,9	1200	2600	1500	3000	3700
	20.5	12.23	127,7	26.4
	21	12.44	128.4	26.9
	21.5	12.64	129.1	27.4
	22	12,85	129.8	27.9
	22.5	12.96	130.5	28.5
	23	13.88	132.7	30.5	1300		1600	3500	4200
	23.5	14.10	133.4	31,0
	24	14.31	134.0	31.6
	24.5	14,52	134.78	32.1
	25	14.74	135.4	32.6
	25.5	14,96	135,6	33.1
