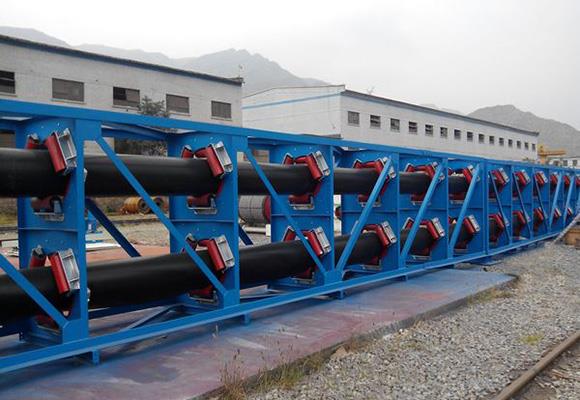

Vamzdinis juostinis konvejeris
Vamzdžių juostos konvejeris Apibūdinimas Kadangi aplinką tausojanti nenutrūkstama transporto įranga, apskrito vamzdžio juostiniai konvejeriai daugiausia naudojami anglys, akmens anglių, kokso, maišymo medžiagų, sukepintų rūdų, mineralinių miltelių, naftos kokso, kalkių, smėlio-žvyro agregato , ...
Vamzdinis juostinis konvejeris
apibūdinimas
Apskritojo vamzdžio juostiniai konvejeriai, kaip natūrali aplinkai nekenksminga tęstinė transporto įranga, dažniausiai naudojamos anglys, akmens anglių, kokso, maišymo medžiagų, kalkių rūda, mineralinių miltelių, naftos kokso, kalkių, smėlio-žvyro užpildo, acetileno dumblo, drėkinamosios dulkės, cheminės trąšos, druska, popieriaus atliekos, fosforo gipsas, sieros geležies šlakas ir visų rūšių birių medžiagų. Apskritimo vamzdžio juostinis konvejeris turi tą patį darbo principą su įprastiniu diržo transporteriu; būtent pasinaudoti trintimi, norint perkelti konvejerio juostą ir jos medžiagas. Dauguma sudedamųjų dalių paprastai naudojamos su įprastiniu diržo transporteriu, tačiau skirtumas yra tas, kad konvejerio juostą reikia sukti į apvalią vamzdžio formą.
Apvalaus vamzdžio diržo konvejerio principas ir struktūra:
1. Bendras išleidimo uostas
2. Įkrovimo uostas
3. Priimamos medžiagos perėjimo skyrius
4. Speciali kanalinė juosta
5. Perkrovos skyrius medžiagų iškrovimo
6. Pavarų dėžė
Kai konvejerio juosta gauna medžiagas iš savo uodegos pereinamojo skerspjūvio, konvejerio juosta palaipsniui suvyniota į apvalią vamzdžio formą, tada medžiaga perduodama apvalia vamzdžio juosta sandariai, tada, konvejerio juosta bus palaipsniui išstumiama, kai medžiagos transportuojamos į galvos perėjimo sekciją tol, kol medžiagos bus iškraunamos.
funkcijos
1. Jis gali sandarinti ir transportuoti birių medžiagų.
2. Jis gali suorganizuoti transporto tvarką erdvine metmenis.
3. Tai gali pagerinti transporto kampo kampą.
4. Nėra stebėjimo reiškinio.
5. Jis gali transportuoti medžiagas dviem kryptimis.
Specifikacija
Vamzdžio diametras | Juostos plotis | Juostos sparta (m / s) | |||||||
0.5 | 0,63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33,9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47,7 | 59.6 | 76.3 | 95.4 | 119.3 |
Φ200 | 730 | 42.4 | 53.4 | 67,9 | 84.8 | 106 | 135.7 | 169,6 | 212.1 |
Φ250 | 910 | 66.3 | 83,5 | 106 | 132.5 | 165.7 | 212.1 | 265.1 | 331.3 |
Φ300 | 1100 | 95.4 | 120.2 | 152.7 | 190.9 | 238,6 | 305.4 | 381.7 | 477.1 |
Φ350 | 1280 m | 129,9 | 163,7 | 207.8 | 259,8 | 324,7 | 415,6 | 519,5 | 649.4 |
Φ400 | 1460 | 169,6 | 213,8 | 271.4 | 339,3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ450 | 1640 | 214,7 | 270,5 | 343,5 | 429.4 | 536,8 | 687.1 | 858.8 | 1073,5 |
Φ500 | 1820 m | 265.1 | 334 | 424,1 | 530.1 | 662,7 | 848,2 | 1060,3 | 1325.4 |
Φ560 | 2050 m | 332,5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1662.5 |
Φ600 | 2190 | 381.7 | 480,9 | 610.7 | 763.4 | 954,3 | 1221.5 | 1526.8 | 1908.5 |
Φ630 | 2300 | 420.8 | 530,2 | 673,3 | 841.7 | 1052.1 | 1346,6 | 1683,3 | 2104.1 |
Φ700 | 2550 | 519,5 | 654,6 | 831.3 | 1039.1 | 1298.9 | 1662.5 | 2078,2 | 2597.7 |
Φ800 | 2900 | 678,6 | 855 | 1085.7 | 1357.2 | 1696.5 | 2171,5 | 2714,3 | 3392.9 |
Φ850 | 3100 | 766.1 | 965,2 | 1225.7 | 1532.1 | 1915.1 | 2451.4 | 3064.2 | 3830.3 |
Vamzdžio diametras (mm) | Juostos plotis | Juostos sparta (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118.8 | 133.6 | 150.6 |
Φ150 | 550 | 150.3 | 169.4 | 190.9 | 214,7 | 238,6 | 267,2 | 300.6 | 338,8 |
Φ200 | 730 | 267,2 | 301.1 | 339,3 | 381.7 | 424,1 | 475 | 534.4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530.1 | 596.4 | 662,7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677,5 | 763.4 | 858.8 | 954,3 | 1068,8 | 1202.4 | 1355 |
Φ350 | 1280 m | 818,3 | 922,2 | 1039.1 | 1169 | 1298.9 | 1454.7 | 1636.6 | 1844.4 |
Φ400 | 1460 | 1068,8 | 1204,5 | 1357.2 | 1526.8 | 1696.5 | 1900 m | 2137.5 | 2409 |
Φ450 | 1640 | 1352.7 | 1524.4 | 1717.7 | 1932.4 | 2147.1 | 2404.7 | 2705.3 | 3048.9 |
Φ500 | 1820 m | 1670 | 1882 | 2120.6 | 2385.6 | 2650.7 | 2968.8 | 3339.9 | 3764 |
Φ560 | 2050 m | 2094.8 | 2360.8 | 2660 | 2992.6 | 3325.1 | 3724.1 | 4189.6 | 4721.6 |
Φ600 | 2190 | 2404.7 | 2710.1 | 3053.6 | 3435.3 | 3817 | 4275.1 | 4809.5 | 5420,2 |
Φ630 | 2300 | 2651.2 | 2987.9 | 3366.6 | 3787.5 | 4208.3 | 4713,3 | 5302.4 | 5975.8 |
Φ700 | 2550 | 3273.1 | 3688.7 | 4156,3 | 4675.9 | 5195.4 | 5818.9 | 6546.2 | 7377.5 |
Φ800 | 2900 | 4275.1 | 4817.9 | 5428.7 | 6107.3 | 6785.8 | 7600.1 | 8550.2 | 9635.9 |
Φ850 | 3100 | 4826.2 | 5439 | 6128.5 | 6894.5 | 7660.6 | 8579.8 | 9652,3 | 10878 |
